一、換向器定義

換向器，也叫整流子，是直流電動機、直流發電機和交流整流子電動機電樞上的一個重要部位，在電動機轉動的時候起換向作用，是為了能夠讓電動機持續轉動下去的一個部件。

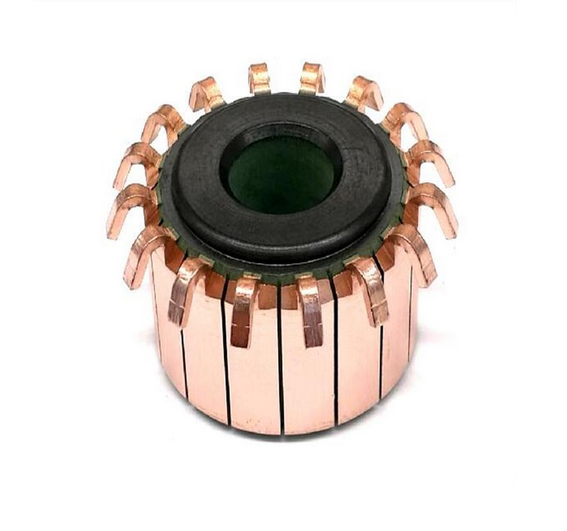

換向器由一組固定在旋轉機器或轉子圓周部分周圍的銅片和一組固定在機器固定框架上的彈簧刷組成。兩個或多個固定電刷連接到外部電路，既可以作為電機的電流源，也可以作為發電機的負載。

二、換向器工作原理

換向器由一組固定在電機旋轉軸上并連接到電樞繞組的接觸條組成。當軸旋轉時，換向器使繞組中的電流反向。對于單個電樞繞組，當軸完成半圈時，繞組現在已連接，以便電流以與初始方向相反的方向流過它。在電動機中，電樞電流使固定磁場產生旋轉力或轉矩, 在繞組上使其轉動。在發電機中，施加到軸上的機械扭矩通過固定磁場維持電樞繞組的運動，從而在繞組中感應出電流。在電動機和發電機的情況下，換向器周期性地反轉流過繞組的電流方向，從而使電機外部電路中的電流僅沿一個方向繼續流動。即當線圈通過電流后，會在永磁鐵的作用下，通過吸引和排斥力轉動，當它轉到和磁鐵平衡時，原來通著電的線較對應換向器上的觸片就與電刷分離開，而電刷連接到符合產生推動力的那組線圈對應的觸片上，這樣不停的重復下去，直流電動機就轉起來了。

三、換向器分類

1、從開線方式：a、溝型換向器；b、槽型換向器。

2、從機械強度：a、普通型換向器；b加固型換向器。

3、從內孔結構：a、有襯套換向器；b、無襯套換向器。

4、從銅排材質：a、純銅；b、鎘鈷銅；c、銀銅

四、換向器作用

換向器由許多銅片組（換向片）成圓筒形或盤形結構，銅片之間由云母或其他絕緣材料隔絕緣，每一銅片均與電樞繞組元件相連接，當電機的電樞轉動時銅片相繼同固定的碳刷相接觸。在直流發電機中，通過電刷和換向器將電樞繞組內的交流電變?yōu)殡娝㈤g的直流電。每個電樞繞組元件兩端連接的換向片經過碳刷時，這一電流改變方向或改變大小的過程，稱為換向。在換向過程中，如果碳刷與整流子表面接觸不良，碳刷和換向片的接觸面上可能出現火花，甚至發生環火現象引起繞組的燒損。在交流整流子電動機中，換向器的作用是使電刷間交流電的頻率符合工作要求。

五、換向器應用范圍

換向器應用于電動工具、家用電器、汽車、摩托車電機等領域，也應用于汽車發電機、汽油發電機等領域。主要用于直流（DC）機器、直流（DC）發電機和許多直流電機以及通用電機。在電動機中，換向器向繞組施加電流。通過每半圈反轉旋轉繞組中的電流方向，就產生穩定的旋轉力（扭矩）。在發電機中，換向器拾取繞組中產生的電流，每半圈反轉電流方向，充當機械整流器，將來自繞組的交流電轉換為單向直流電在外部負載電路中。

換向器效率相對較低，并且還需要定期維護，例如更換電刷。因此，換向電機的使用正在減少，取而代之的是交流(AC) 電機，以及近年來使用半導體開關的無刷直流電機。

六、換向器故障

1、接通電源，指示燈不亮。

方法：檢查機器和更換元件。

2、氣體壓力不能提前調整。

方法：檢查接線是否正確，更換。

3、總開關熔絲斷線。

方法：檢查和更換。
