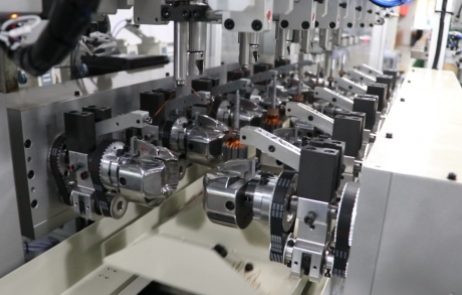

全自動繞線機不僅僅具有精密的機械部件，還具有強大的電氣控制系統，它集成了電氣控制，傳感技術，機械傳動，氣動裝置和其他部件，相對于其他加工設備，調試方法更加精細復雜，對于調試技術人員的要求會更高。

以下調試方法可以應用于帶骨架線圈常見繞線加工工藝，主要針對繞線位置，漆包線規格和繞線寬度這三個重要的繞線參數。

1.如何設置繞線的起始位置

起始位置就是繞線的起點，此位置與線圈出頭及線圈類型之間存在密切關系，通?？梢酝ㄟ^設備控制系統的測量功能，來測量相關繞組起始位置的數值，當然操作人員也可以使用手動測量，以固定點作為參考來使用尺具測量，設置該點時，請測量并注意線圈的纏繞方向。

2.漆包線規格的設定

普通漆包線具有不同的線徑，漆包線規格的設置是否正確，將直接影響繞線的效果。使用不同材料的漆包線需要不同的線徑校正。銅線不易拉細，校正值增加約0.02；鋁線經過繞線設備和導線通過裝置的張力后很容易拉伸，校正值0.02-0.2方可。

3.繞組寬度的設置

繞組寬度是從繞組起點位置到繞組終點之間的距離。通常該值直接反映骨架所需的繞組長度，必須考慮由于所用骨架的輕微變形而對繞組寬度的影響，繞組寬度應采用綜合測量方法的極小值。

以上便是全自動繞線機調試方法，調試中要心細確保機器運行穩定可靠，用機愉快！
