什么是軸向磁通電機？

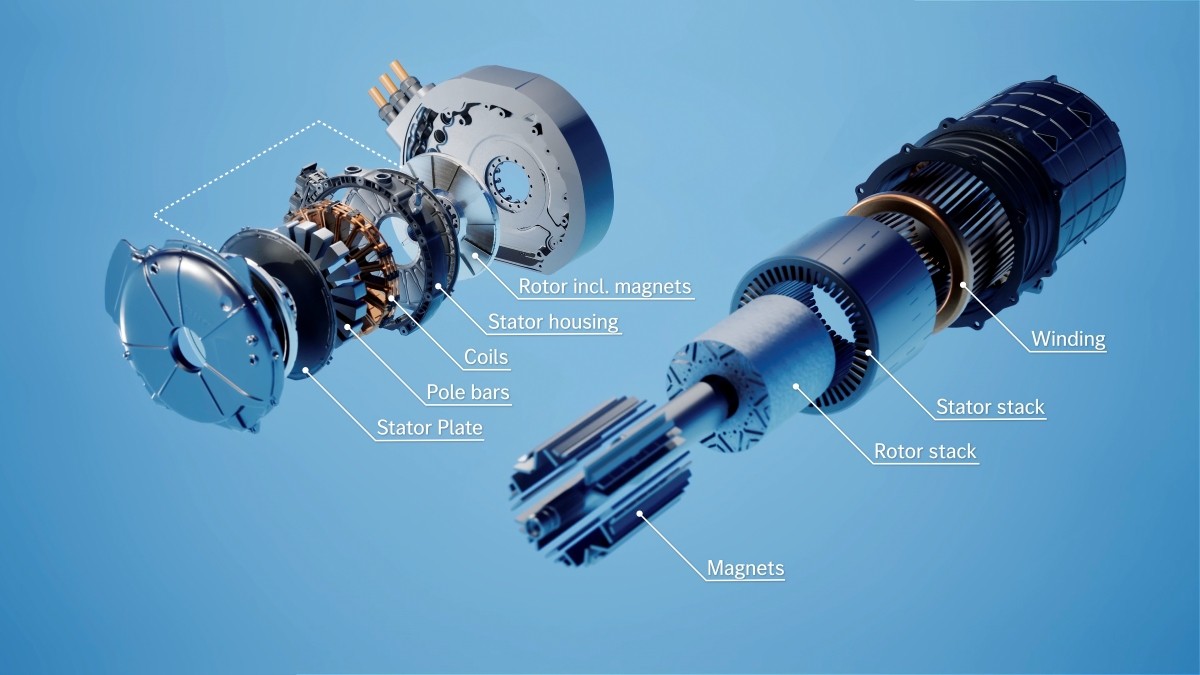

按照磁通路徑方向，電機可分為軸向磁通電機與徑向磁通電機，雖然磁通方向不同，但是工作原理都遵從電磁學的基本定律。

即電機驅動器通過改變通過線圈(轉子)的電流的方向和大小，從而控制線圈（轉子）的的磁場強度和方向，由于定子的磁極固定，當轉子的磁場方向和強度發生變化時，磁場相互作用產生洛倫茲力，從而驅動轉子旋轉。

軸向磁通電機定子的磁極沿著軸線排列，轉子通常是一個圓柱形的結構，磁通通過轉子的中心軸線，當電流通過定子的繞組時，產生的磁場沿著軸線方向穿過轉子，根據洛倫茲力定律，這個磁場會在轉子中產生力矩，從而驅動轉子旋轉。

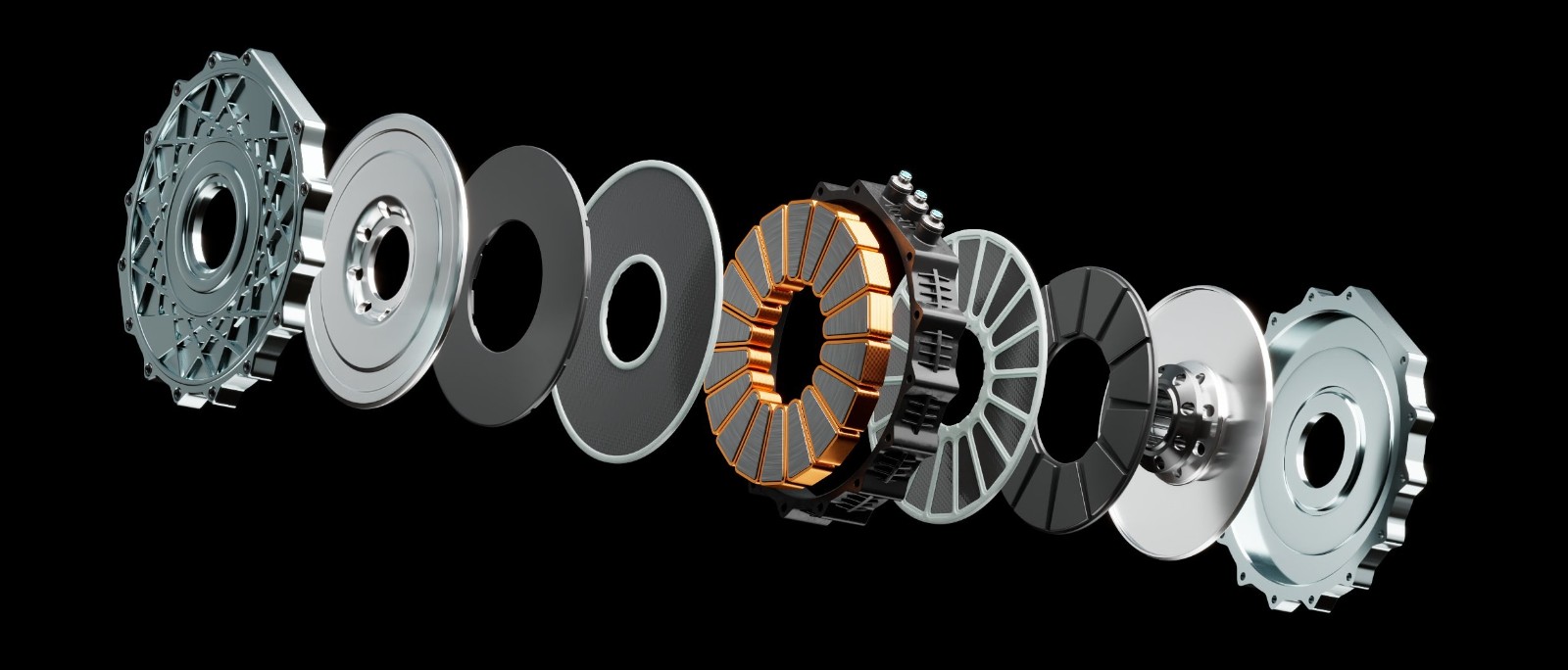

軸向磁通電機的氣隙呈平面型，軸向長度短，為薄盤型形狀，故又稱盤式電機。

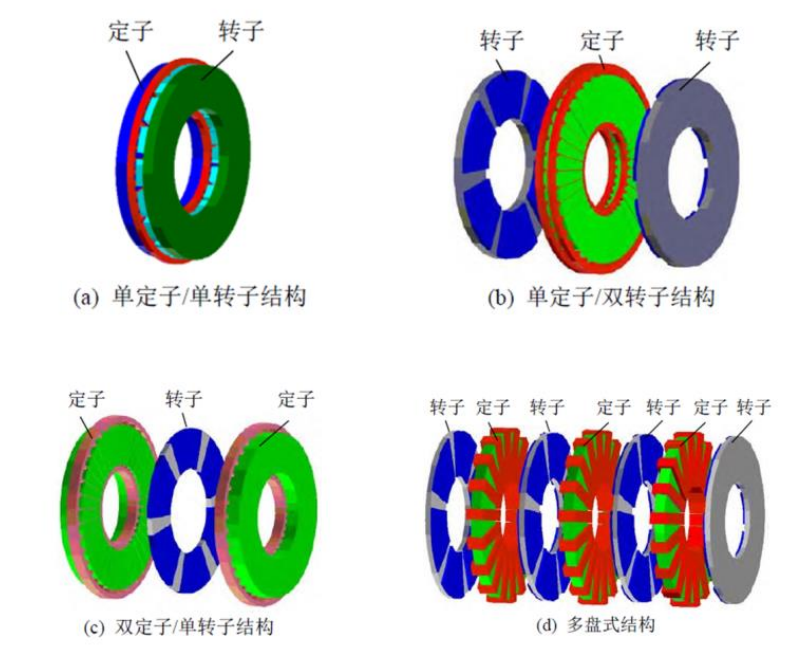

軸向磁通電機的拓?fù)浣Y(jié)構組合靈活，可以根據實際的應用場景進行組合。根據定轉子組合結構，軸向磁通電機可分為以下四種結構：

單定子/單轉子結構：1個轉子+1個定子，結構簡單緊湊，但單邊磁拉力大，軸承負荷大，振動噪音大，存在定轉子摩擦風險，降低電機壽命；

單定子/雙轉子結構：2個外定子+1個內轉子，功率密度高，比較適合牽引系統、航空航天等領域；

雙定子/單轉子結構：2個外轉子+1個內定子，具有良好的對稱性，單邊磁拉力相對較小，較適合于風力發電系統；

多定子/多轉子結構：多個定子+多個轉子，適合大轉矩場景，如船舶推進系統、大型風力發電及水利發電機組等。

軸向磁通電機的優勢

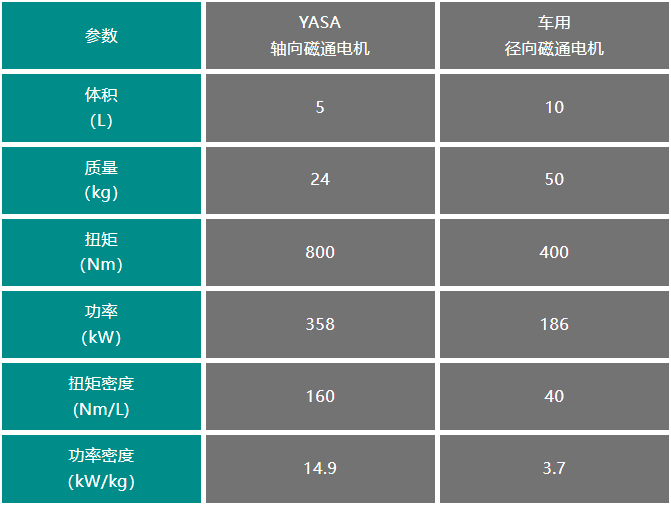

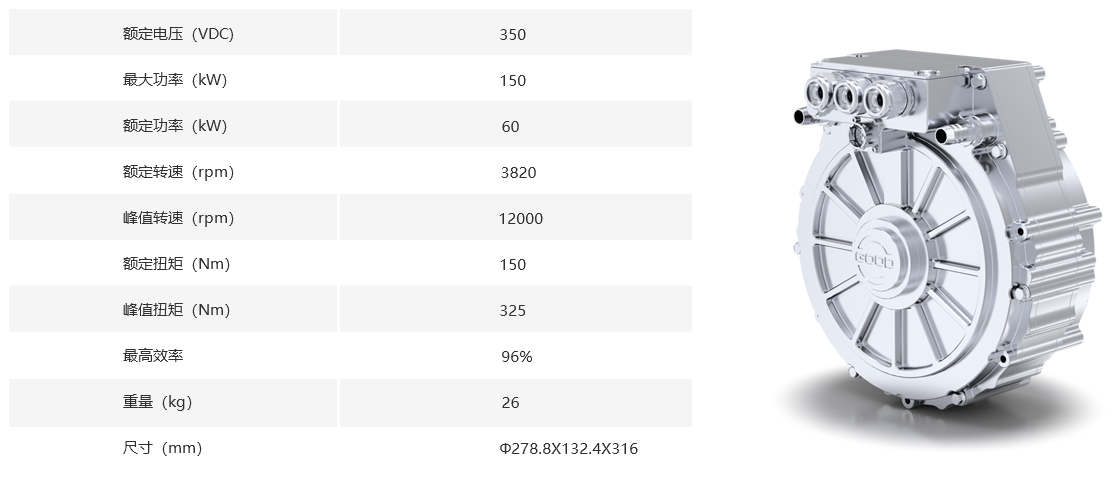

體積小、重量輕：YASA 公司為軸向磁通電機先驅，據 YASA 官網數據，其軸向磁通電機體積、質量分別為 5L和24kg，而普通車用徑向磁通電機體積、質量分別為10L和50kg，軸向磁通電機符合汽車輕量化趨勢，同時結構緊湊、徑向長度更短，安裝自由度高。

高扭矩密度&功率密度：軸向磁通永磁電機的有效磁表面積位于電機轉子的表面，而不是外徑，因此在一定體積內通常能提供更大的扭矩，進而提升扭矩密度和功率密度。據YASA官網數據計算，其軸向磁通電機扭矩密度和功率密度分別達160Nm/L和14.9kW/kg，4 倍于傳統車用徑向磁通電機。

效率高：得益于較短的一維磁通路徑，軸向磁通電機的效率很高，通常超過 96%，可媲美或優于市場上極好的二維徑向磁通電機。軸向磁通電機在各個功率級別下均比普通徑向電機節能15%-25%左右，并能維持更長時間的峰值功率輸出。

低噪音和振動：由于磁場分布均勻，軸向磁通電機在運行時產生的噪音和振動較低，尤其適合對噪聲和震動要求嚴格的應用場景。

節能降碳：軸向磁通電機的體積、重量?jī)?yōu)勢能讓生產制造環節銅、鐵、永磁等材料消耗與徑向永磁電機相比減少50%左右，如考慮無鐵心PCB定子技術，軸向電機的生產耗銅量能降至徑向電機的34%

同時其自重更小、效率更高，在應用中電機消耗電能更低、驅動能力更強，有利于實現節能降碳。

軸向磁通電機的市場應用

當前軸向電機廣泛應用于新能源汽車、航空航天、船舶推進、機器人以及風力發電等要求高轉矩密度和空間緊湊的場合中。

新能源汽車是軸向電機規?；瘧?yīng)用的重要市場

軸向磁通電機的小體積和低理論成本的特性，有望解決輪邊電機的成本和體積難題，推動輪邊電機的大規模應用。軸向磁通電機的功率密度優勢，能夠在保持輕量化，減少簧下質量的同時能夠輸出足夠的扭矩，推動輪轂電機的批量應用。

軸向磁通電機已在商用車的性能與設計優化中發揮重要作用，商用車電氣化是軸向磁通電機的新藍海。據global information預估，截至2027年，全球汽車軸向電機市場將從2022年1.35億美元上漲到4.97億美元，CAGR高達29.8%。
